Zusatzmodul Waagenanbindung

Das asello Kassensystem kann über Dialog-06 an Waagen angeschlossen werden. Der Anschluss erfolgt über das Diebold Nixdorf STM Modul, dass bestimmte Voraussetzungen an das System stellt, um einen konformen Betrieb des geeichten Gesamtsystems zu ermöglichen. Das Gesamtsystem muss im Rahmen einer Eichung abgenommen werden.

Voraussetzungen

  • Kasse

    • Diebold Nixdorf Beetle PC mit Windows Betriebssystem

    • Diebold Nixdorf Bon-Drucker

    • (empfohlen) Kundendisplay

    • (optional) Scanner

  • Waage

    • Schnittstelle Dialog 06

    • Preisrechnende, nicht selbsttätige Waage

    • EU-Baumusterprüfbescheinigung mit Hinweis, dass Zusatzeinrichtungen angeschlossen werden dürfen

    • Display für alle Hauptanzeigen (Gewicht, Grundpreis, Kaufpreis und ggf. Tara-Wert)

    • Anzeigeeinrichtung für Käufer und Verkäufer in unmittelbarer Nähe der Kasse sichtbar

  • Software

    • asello Waagen Dialog 06 Lizenz & Setup (einmalig)

    • asello Waagen Dialog 06 Anbindung Schnittstelle (laufend)

    • Tägliche Überprüfung der Software-ID mit dem Konformitätszertifikat

  • Abnahme des Gesamtsystems im Rahmen einer Eichung

Funktionsumfang

im Rahmen der Konformitätsbescheinigung.

  • Stammdatenpflege der Produkte in asello

    • Grundpreis

    • Artikeltext

    • Artikelnummer

    • (optional) Tara-Werte

  • Aufruf der Produkte über Touch, Suchfunktion oder Scanner

  • Datenübertragung von Grundpreisen (optional Tara) und Texten zur preisreichenden Waage

  • Übertragung der eichpflichtigen Daten aus der Waage zur Kasse

  • Verkäuferanzeige auf dem Monitor

    • Eichpflichtige Kaufpreise gewogener Artikel mit Währungseinheit

    • Texte

    • Statusmeldungen

  • (optional) Kundenanzeige

    • Eichpflichtige Kaufpreise gewogener Artikel mit Währungseinheit

    • Anzeige Preise nicht gewogener Artikel

    • Summen

    • Rückgeld

    • Texte

    • Statusmeldungen

  • Abdruck der Werte auf dem Beleg der Barrechnung für den Käufer

Konfiguration

Für die Konfiguration sind mehrere Schritte notwendig.

Einrichtung Waagen-Kasse

Die Einrichtung der Waagen-Kasse und die Verbindung der Waage wird von asello durchgeführt. Wenden Sie sich für weitere Informationen an Ihren Account-Manager.

Stammdaten

Für jeden Artikel, der über die Waagen-Schnittstelle eingelesen werden soll, muss ein Produkt in asello angelegt werden.

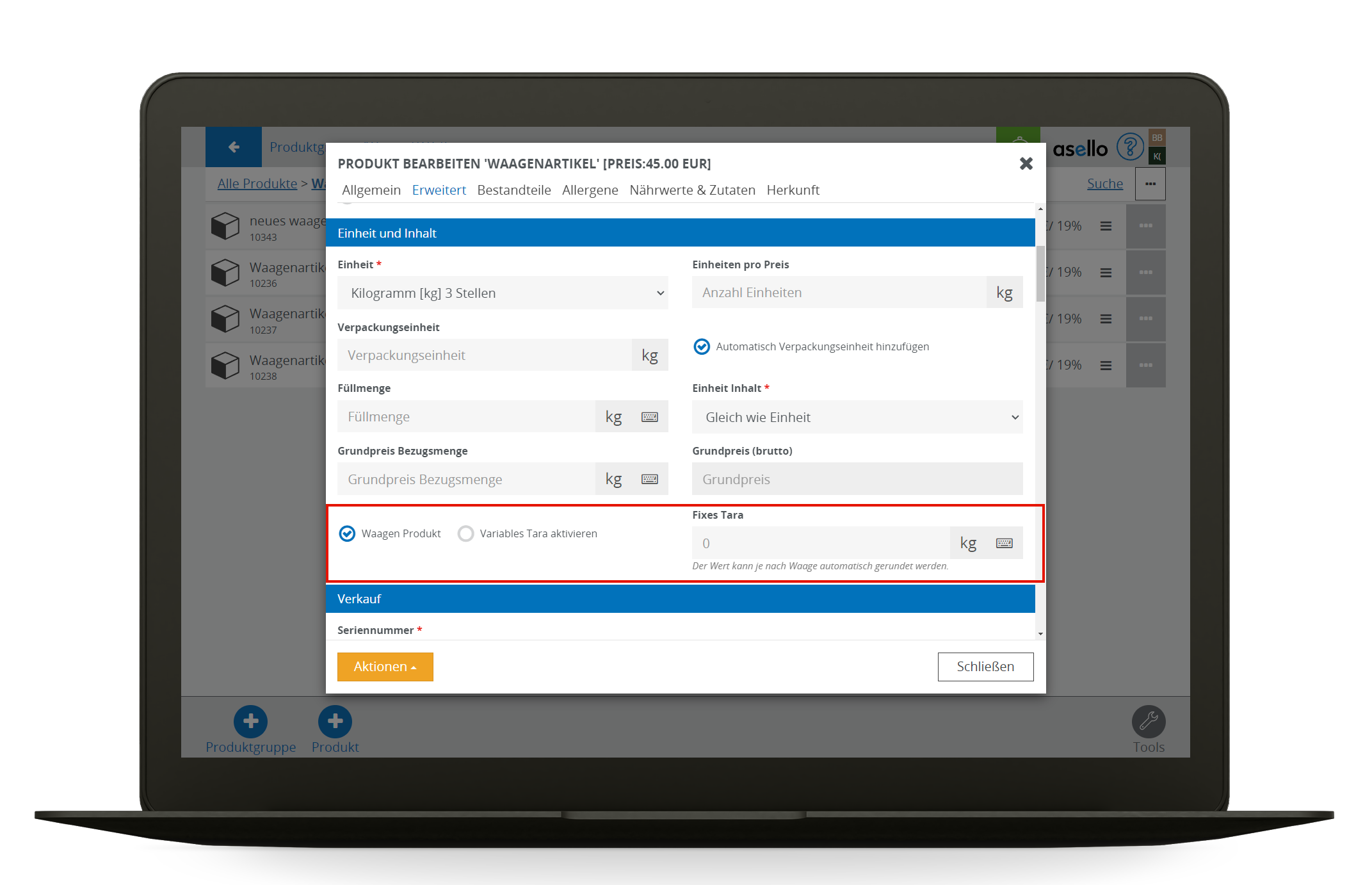

Neben dem Produktnamen und des Preises müssen folgende Konfigurationen getroffen werden:

  • Produkt-Typ: Einzelprodukt oder Produkt mit verschiedenen Varianten

  • Einheit: Kilogramm [kg] 3 Stellen

  • Waagen-Produkt: aktiviert

Optional kann ein fixes Tara erfasst werden oder ein variables Tara aktiviert werden.

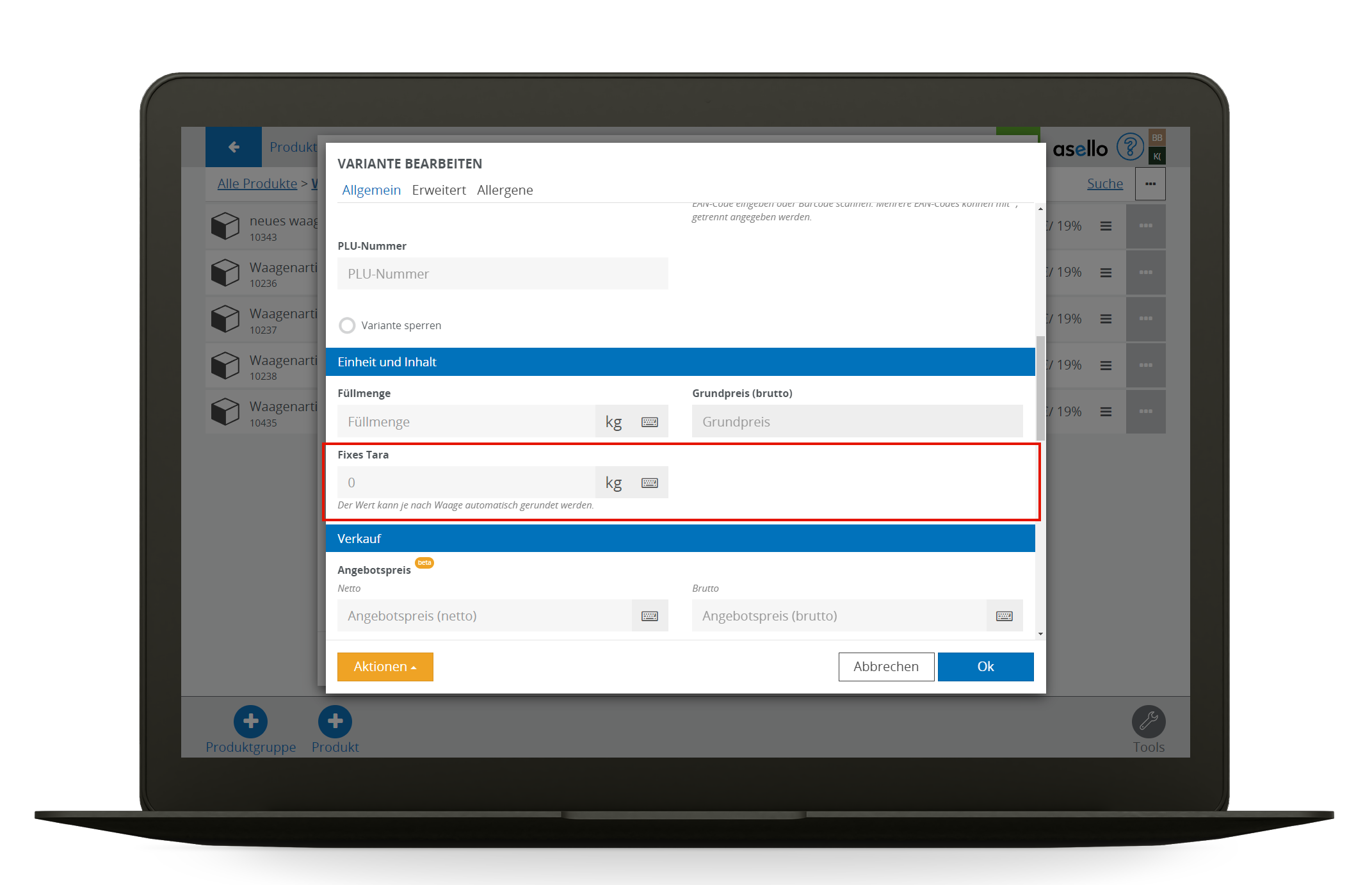

Bei einem Produkt mit verschiedenen Varianten kann für jede Variante ein eigenes fixes Tara, zusätzlich zu Name und Preis, definiert werden. Alle anderen Einstellungen werden aus dem Produkt übernommen.


Gerätekonfiguration

Am Gerät muss die Diebold-Nixdorf Bridge aktiviert werden (Einstellungen > Gerät).

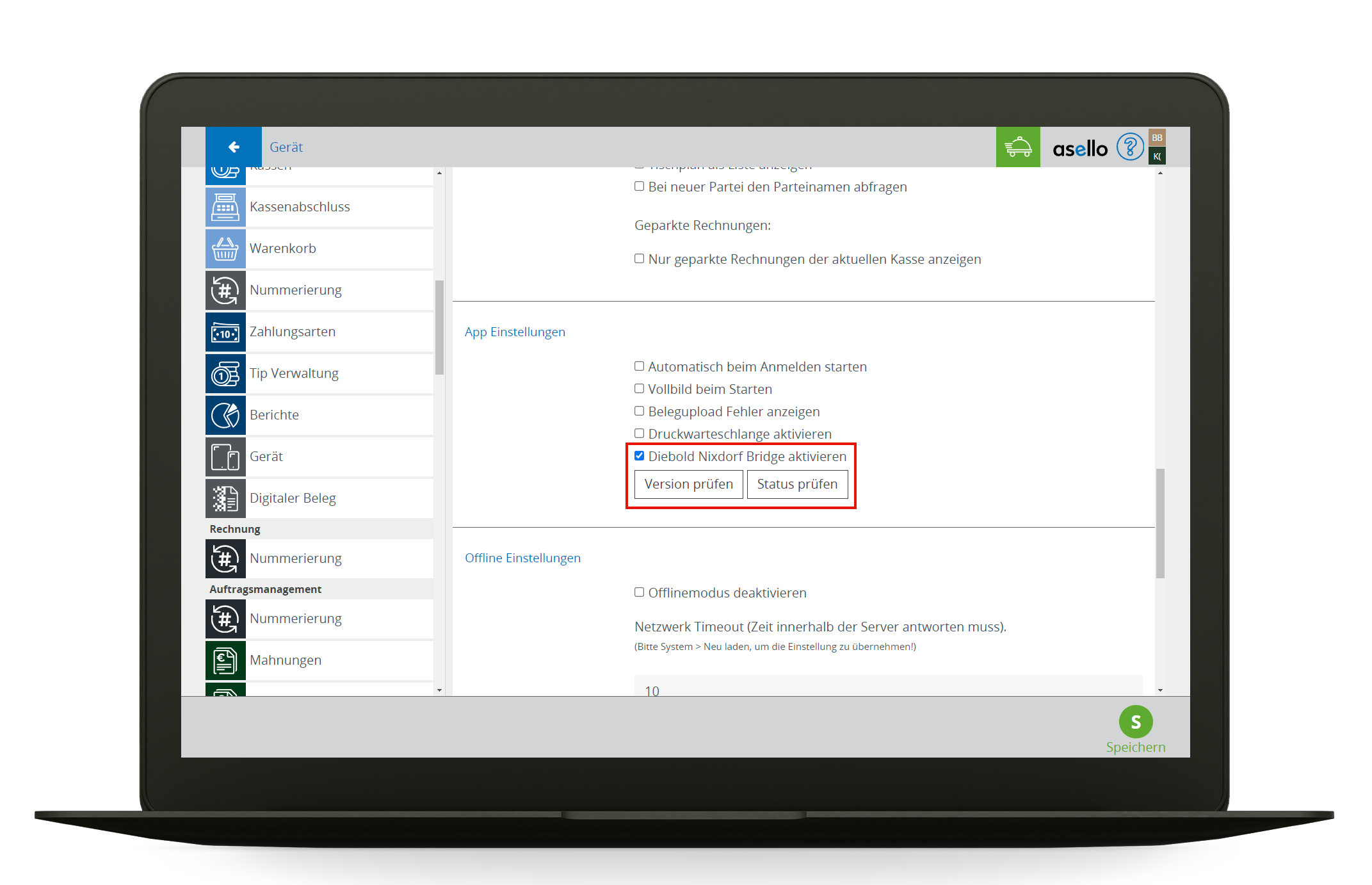

Konfiguration DN Bridge.png

Unter Einstellungen > Waage kann danach die Waagen-Funktion für das Gerät aktiviert werden.

Tipp

Ist die Waagen-Funktion auf diesem Gerät nicht aktiviert, können Waagen Artikel mit manueller Mengeneingabe in den Warenkorb hinzugefügt werden.

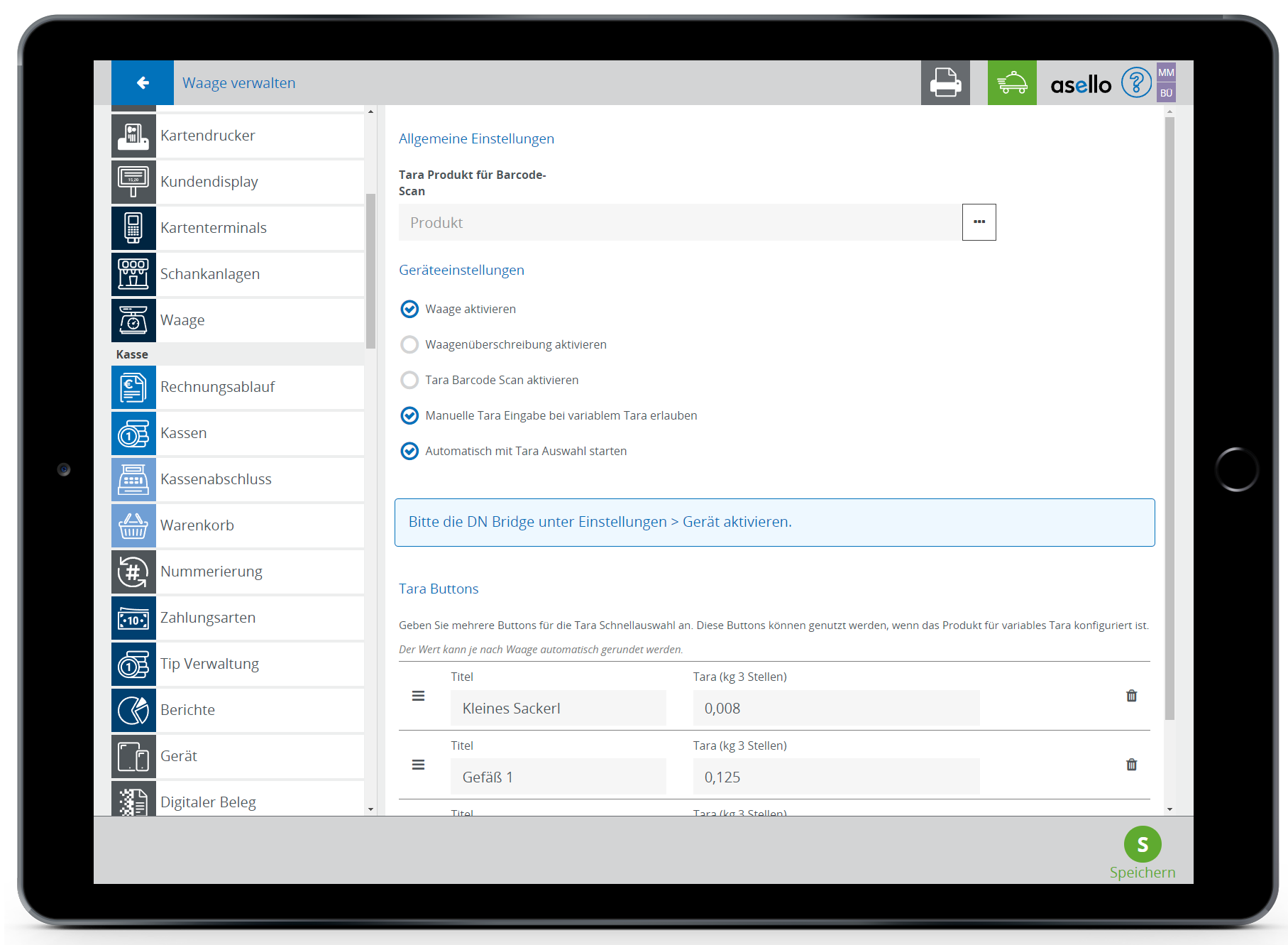

Konfiguration Einstellungen Waage.png

  • Waage aktivieren: Mit dieser Option wird die Waagen-Schnittstelle auf dem Gerät aktiviert

  • Tara Produkt für Barcode-Scan: Wählen Sie ein Tara-Produkt aus, dass für den Barcode-Scan verwendet werden soll. Damit können Tara Beträge einfach mit einem Scanner übernommen werden.

  • Manuelle Tara Eingabe bei variablem Tara erlauben: Wenn diese Option aktiviert ist, kann bei der Tara Eingabe ein individuelles Tara eingegeben werden. Sollte diese Funktion nicht sachgemäß verwendet werden, kann sie zur Manipulation genutzt werden.

  • Automatisch mit Tara Auswahl starten: Wenn diese Option aktiviert ist, wird die Waagentransaktion sofort mit dem Klick auf den Tara Button gestartet und ein Klick auf Starten ist nicht notwendig.

  • Tara Buttons: Definieren Sie fixe Tara-Buttons um beim Wiegen schneller den gewünschten Tara-Wert einzugeben.

Bedienung

Nach dem Klick auf ein Waagen-Produkt wird ein Popup geöffnet und die Verbindung zur Waage hergestellt. Das kann beim ersten Mal etwas länger dauern (ca. 1 Minute). Danach werden Sie aufgefordert, einen Artikel auf die Waage zu legen und das gewogene Gewicht wird danach in den Warenkorb übernommen.

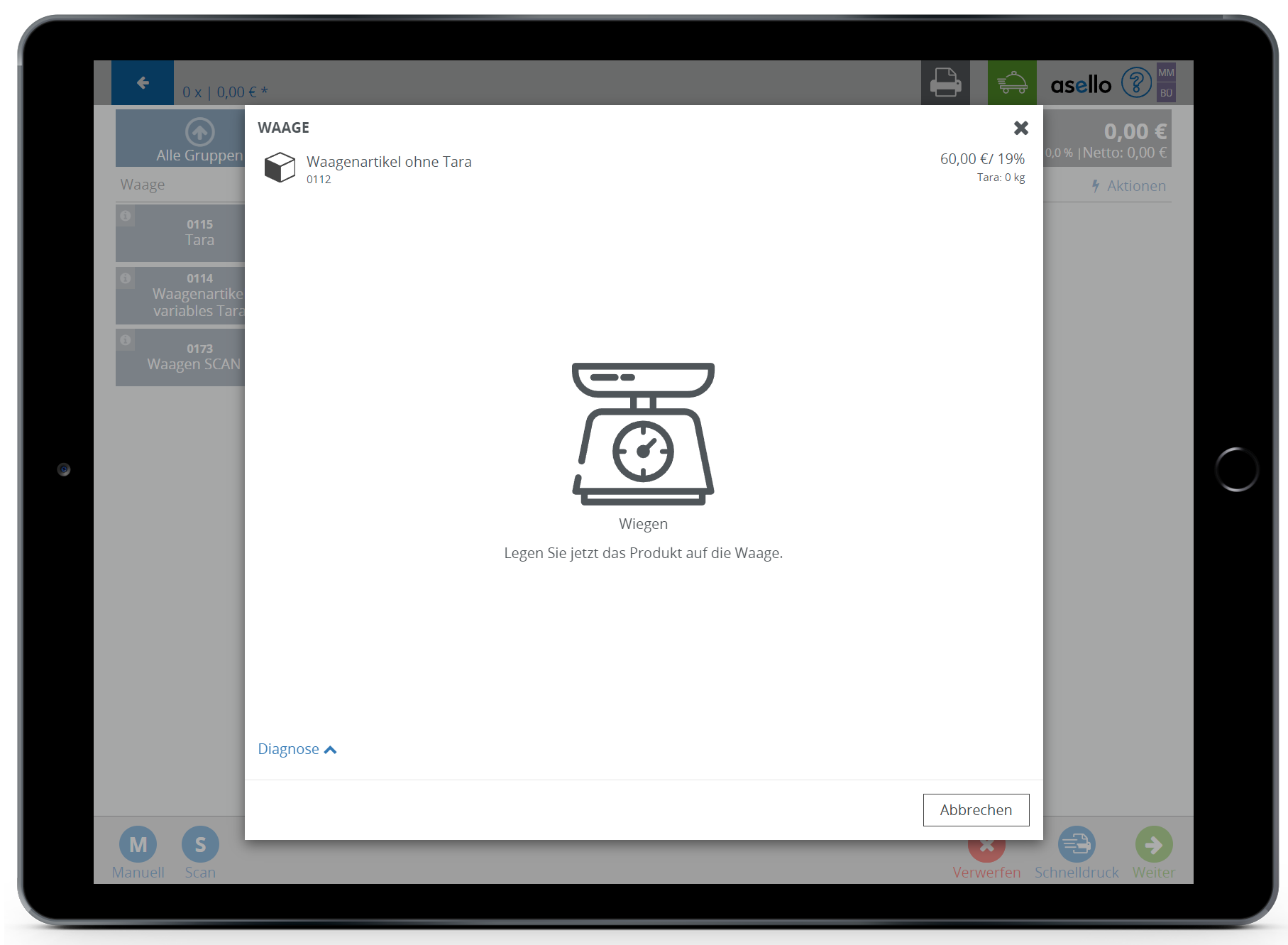

Bedienung hinzufügen.png

Fixes Tara

Wurde beim Produkt ein fixes Tara konfiguriert, wird dieses automatisch zur Waage gesendet und vom Gesamtgewicht abgezogen.

Variables Tara

Wurde beim Produkt die Option “Variables Tara” aktiviert, wird vor dem Wiegen ein Popup geöffnet und das Tara kann mit 3 Methoden hinzugefügt werden.

  • Manuelle Tara-Eingabe: Über das Eingabefeld oder das Tastatursymbol kann ein manueller Tara-Wert angegeben werden.

  • Tara Button: Über den Tara-Button, der in den Einstellungen konfiguriert werden kann, können vordefinierte Tara-Werte genutzt werden.

  • Tara Scan: Haben Sie mit einer Vorverpackungswaage auf den Behältnissen einen Tara Barcode abgedruckt, kann dieser über einen Scanner eingescannt werden.

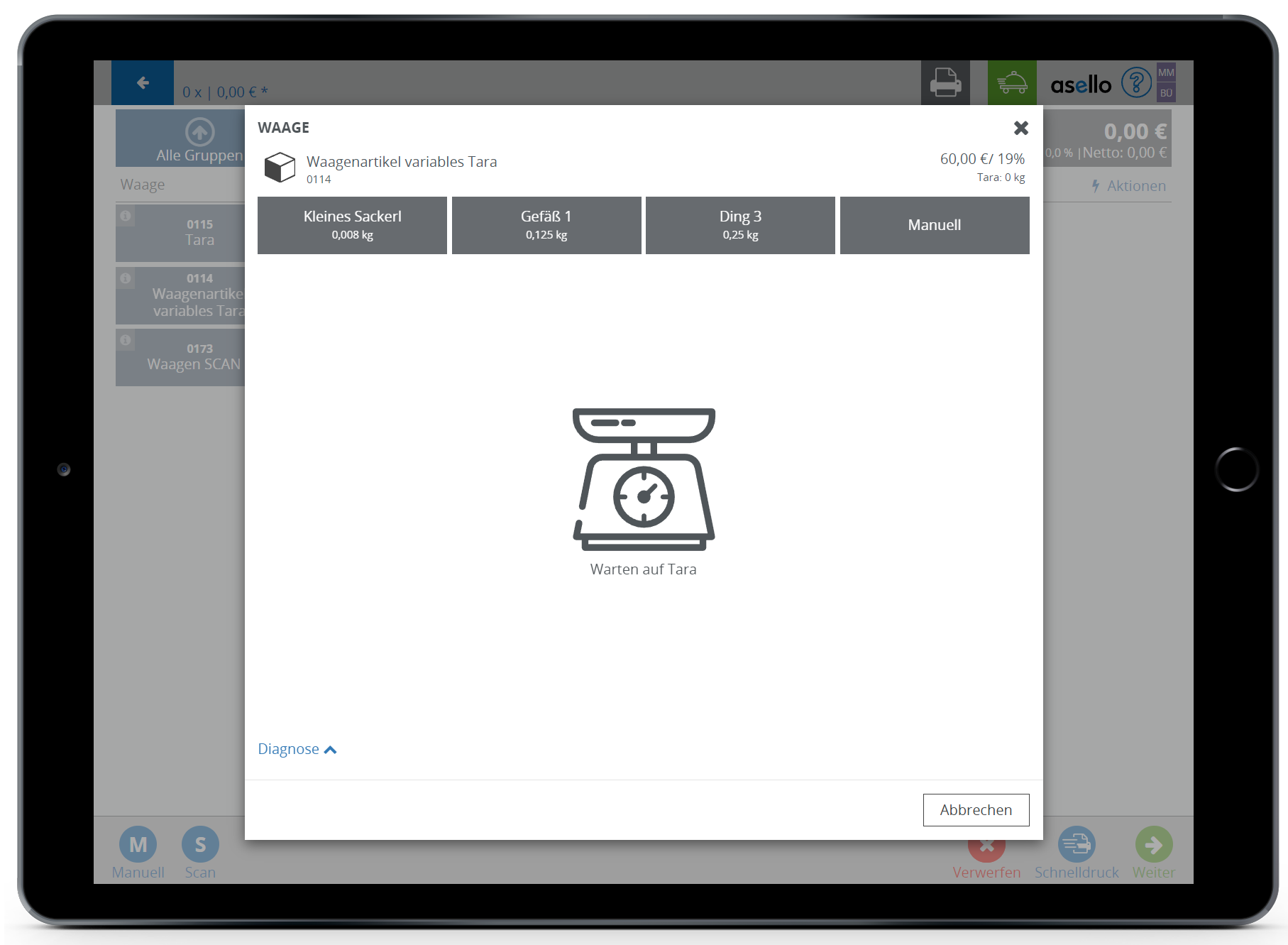

Bedienung hinzufügen Variables Tara.png

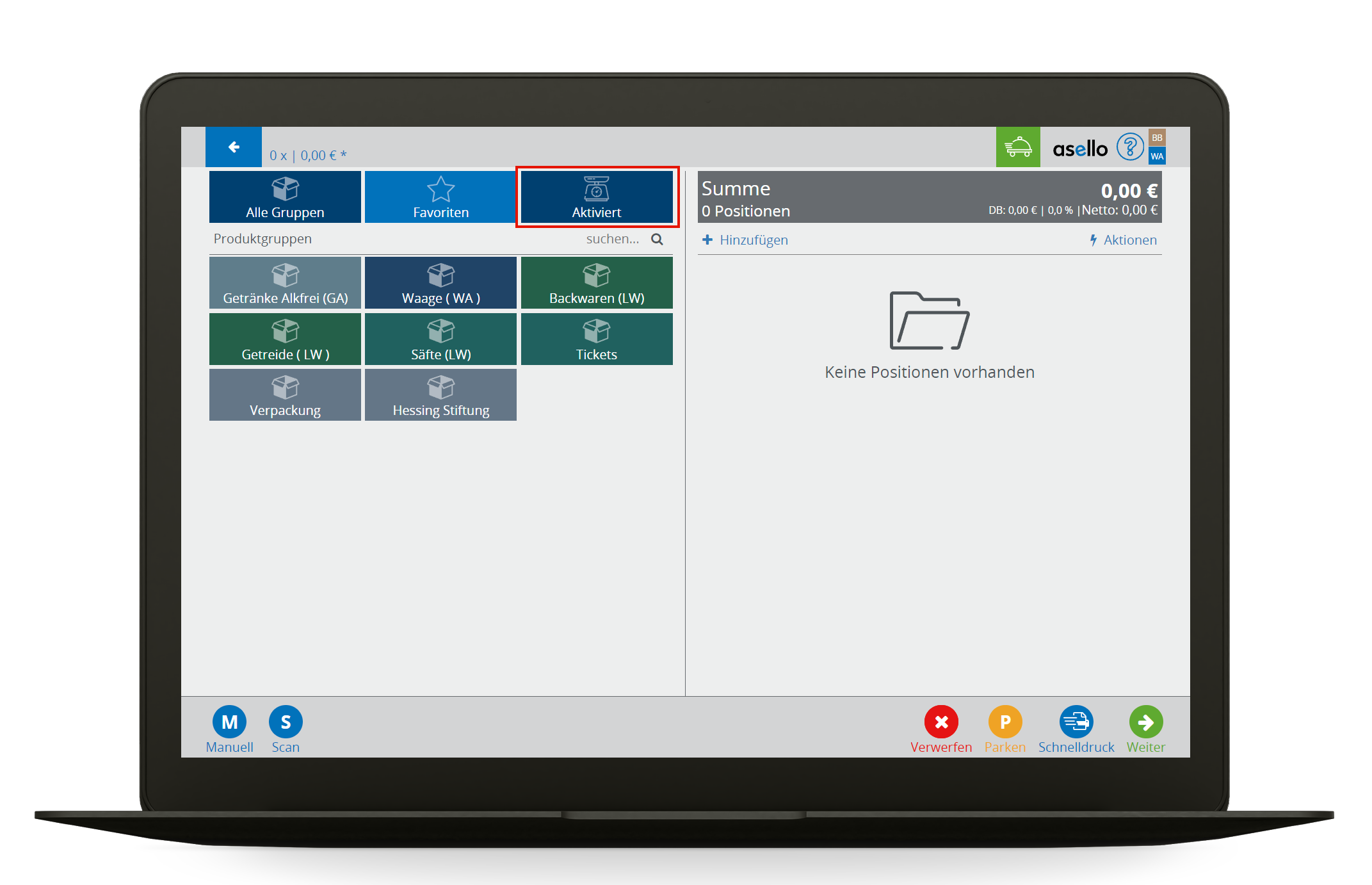

Waagen Überschreibung

Wenn die Aktion “Waagenüberschreibung” in der Oberflächenkonfiguration hinzugefügt wurde., kann die Waagenschnittstelle aktiviert (Kommunikation mit Waage aktiviert) oder deaktiviert werden. Wenn die Waagenschnittstelle deaktiviert ist, kann die Menge manuell eingegeben werden.


Ausdruck

Nach dem Bonieren der Barrechnung oder einem Abbruch muss der Beleg am angeschlossenen Bondrucker ausgedruckt werden, um die Konformität der Waagenschnittstelle zu gewährleisten. Damit wird sichergestellt, dass genau der Wert, der gewogen wurde, auch am Beleg des Kunden angedruckt wird.
